車內空氣質量監測-- GC-IMS氣相色譜離子遷移譜聯用系統
隨著我國汽車工業的飛速發展，國內的汽車保有量迅猛增加，汽車正迅速步入家庭，汽車車內的污染問題也逐漸受到人們的重視。但是，我國有關汽車車內污染的標準和檢測方法還沒有完善，汽車駕乘人員的身體健康仍在遭受著危害。目前，我們常用的檢測車內揮發性有機物（VOCs）的手段為氣質聯用（GC-MS），該方法對樣品采集、運輸及保存的要求非常高，分析時間長，無法連續監測。如何實現現場檢測，省去繁瑣的采樣過程，并能追溯污染源頭，這需要一種全新的技術!
德國G.A.S.公司研發的GC-IMS氣相色譜離子遷移譜聯用系統（圖1），很好地解決了以上幾個難題。GC-IMS氣相色譜離子遷移譜聯用系統將氣相色譜（GC）的高分離度與離子遷移譜（IMS）的高靈敏度完美結合，操作界面簡單，操作人員只需簡單培訓即可放心使用。配備循環氣流單元（CGFU），可現場工作，分析速度快，成本相對較低。
圖1 GC-IMS氣相色譜離子遷移譜聯用系統
儀器工作原理及流程：
樣品由載氣帶入氣相色譜柱，經預分離后進入IMS電離室，載氣分子和樣品分子在離子源的作用下發生一系列的電離反應和離子-分子反應，形成各種產物離子。在電場的驅使下，這些離子通過周期性開啟的離子門進入漂移區。在與逆流的中性漂移氣體分子不斷碰撞的過程中，由于這些離子在電場中各自遷移速率不同，使得不同的離子得到分離，從而達到二次分離和鑒定的目的。
GC-IMS檢測ppbv級別的VOCs：
l 無需樣品前處理，手動或自動進樣
l 無需實驗室，可現場工作
l 無需維護工作，堅固耐用
l 方便簡單的樣品測試
l 可自動清洗避免污染

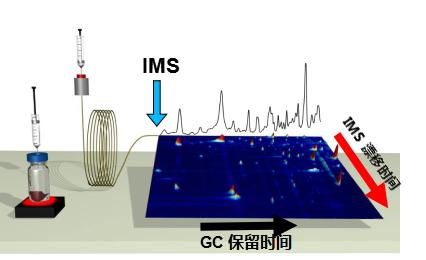

圖2儀器工作流程
結果討論

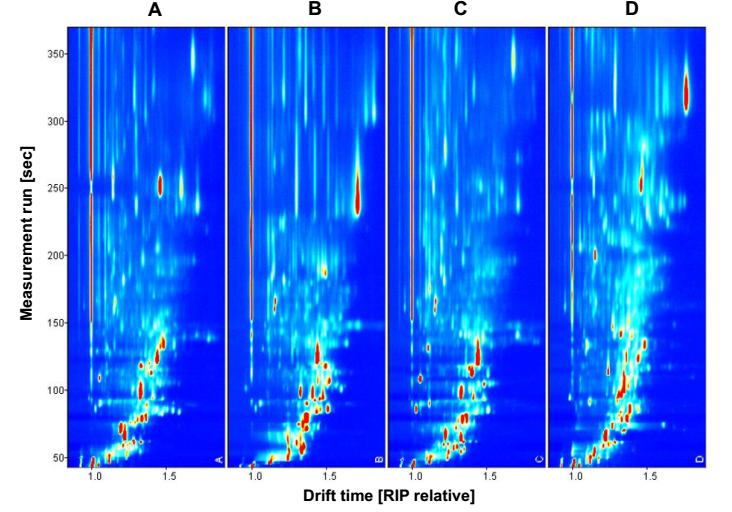

內裝飾材料裝入20ml頂空瓶中，按照VDA 270（1992）的規定進行樣品處理（80oC下加熱2h）。測試時間6min，結果如下圖3。
A：PES-NGR顆粒
B：EXXTRAL CMV顆粒
C：PP NOVIA顆粒
D：CODO REZ顆粒
 |

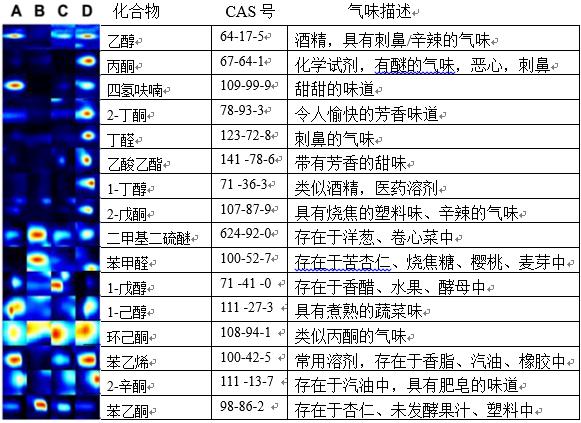

圖4車內氣味化合物的定性及描述
通過GC-IMS在6分鐘內獲得的色譜圖（圖3）顯示了在所有顆?；酆衔铮ˋ-D）中存在大量的VOCs（與藍色背景不同的斑點）。濃度越大，峰強度越高（紅色表示）。這表明這些材料是汽車艙內空氣中VOCs的主要來源。此外，通過所選擇的氣味化合物的信號，鑒定了與氣味相關的一些揮發性化合物，并比較了峰的強度（圖4）。從圖4中可以看出，樣品D具有更高濃度的氣味化合物。因此，我們可以通過GC-IMS快速分析、測定車輛內飾使用的聚合材料所發出的氣味相關的VOCs，從而確定車內氣味來源。
結論
使用GC-IMS在線監測汽車艙內的揮發性有機物，可避免復雜采樣及運輸過程中的低溫存放問題；使用GC-IMS檢測汽車內飾、原材料及零配件中的揮發性有機物，可從源頭上遏制整車艙內空氣污染問題。
